    Série ETM-D (50 kN-2000 kN)

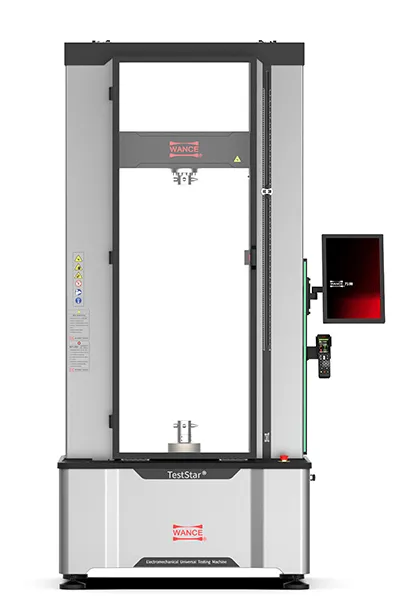

    Máquina universal de ensaio eletromecânica, coluna dupla

    A máquina universal de ensaio eletromecânica foi projetada para testes de materiais com alta força, oferecendo capacidades de carga de até 2000 kN para aplicações mecânicas exigentes, como tração, compressão, flexão, cisalhamento, descascamento e outras. Adequado para materiais metálicos e não metálicos, o sistema foi projetado para atender aos rigorosos requisitos de teste das indústrias aeroespacial, automotiva, de aço para construção e outras indústrias de alto desempenho.

    Uma estrutura de portal resistente combinada com uma base reforçada montada no chão garante rigidez excepcional, baixa vibração e desempenho de carga altamente estável sob níveis extremos de força. Para atender às diversas necessidades de aplicação, a máquina de teste universal oferece configurações de estrutura de carga padrão e de altura estendida.

    Uma gama abrangente de acessórios opcionais, como fornos de alta temperatura, câmaras ambientais, extensômetros automáticos, extensômetros de vídeo e sistemas de medição de deformação, amplia ainda mais a capacidade de teste para pesquisas avançadas e fluxos de trabalho especializados.

    O sistema de guia de coluna dupla oferece rigidez lateral superior, garantindo maior precisão de alinhamento e melhor precisão de medição. Com uma velocidade máxima de teste de 850 mm/min e uma velocidade de retorno de 1200 mm/min, o sistema aumenta significativamente a eficiência geral do teste.

    Aplicações

    Chapas e barras de aço, vergalhões, fixadores, correntes de ancoragem, fios de aço e outros materiais metálicos de alta resistência.

    Normas
    • ISO 7500-1, ISO 9513, ISO6892, ISO 15630, ISO 15835
    • ASTM E8, ASTM E4, ASTM E 83, ASTM A370, AC133, ASTM A416
    Especificações técnicas
    Modelo ETM504D / ETM105D ETM205D / ETM305D ETM505D / ETM605D ETM106D ETM206D
    Capacidade, kN 50/100 200/300 500/600 1000 2000
    Velocidade máxima, mm/min 850 600 330 300 326
    Velocidade mínima, mm/min 0.00005 0.00005 0.0005 0.0005 0.0005
    Velocidade máxima de retorno, mm/min 1200 1200 500 400 400
    Resolução de posição, μm 0.0095 0.0067 0.011 0.011 0.011
    Rigidez da estrutura, kN/mm 270 380 900 1300 1600
    Dimensões, mm 1175x710x2550 1430x850x2760 1430x850x2760 1436x1000x3100 1842x1150x3803
    Peso líquido, kg 1000 1225 2960 5480 12554
    Potência, W 2 2 7 11 23.5
    Alimentação elétrica 380V±10%, 50Hz/60Hz, trifásica
    Faixa de força 500N-2000kN 0.2%-100%FS, 10N-250N 0.4%-100%FS
    Precisão da força ±0.5% da leitura
    Normas GB/T 16825.1, ISO 7500, classe 0.5, ASTM E4
    Precisão da velocidade de teste ±0.2% da velocidade definida
    Precisão da posição ±0.2% da posição definida ou 0,01 mm, o que for maior
    Resolução da força 1/600,000FS
    Resolução da extensão 1/600,000FS
    Frequência de amostragem de dados de canal único, Hz 1200
    Frequência de controle, Hz 1200

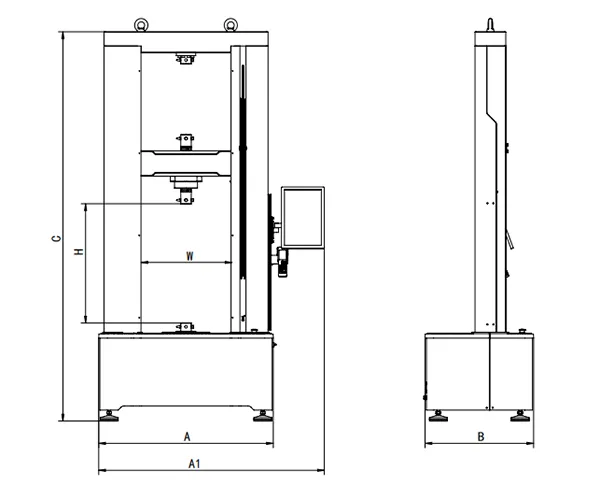

    Dimensões (mm)
    ETM504D/ETM105D/ETM205D/ETM305D
    Modelo Dimensão, mm Deslocamento da cruzeta, mm Largura do teste, mm Largura da tela touchscreen, mm
    AxBxC H W A1
    Padrão (espaço único) 1175x710x2550 1350 600 1655
    Padrão (espaço duplo) 1175x710x2620 1250
    +300 mm modelo com altura estendida (espaço simples) 1175x710x2850 1650
    +300 mm modelo com altura estendida (espaço duplo) 1175x710x2920 1550
    600 mm modelo com altura estendida (espaço simples) 1175x710x3150 1950
    600 mm modelo com altura estendida (espaço duplo) 1175x710x3220 1850
    ETM505D/ETM605D
    Modelo Dimensão, mm Distância de aderência , mm Deslocamento da cruzeta, mm Largura de teste,mm Largura da tela touchscreen,mm
    AxBxC H   W A1
    Padrão (espaço único) 1430x850x2760 750 1640 750 2300
    Padrão (espaço duplo) 1430x850x2840 650 1540
    +300 mm modelo com altura estendida (espaço simples) 1430x850x3060 1050 1940
    +300 mm modelo com altura estendida (espaço duplo) 1430x850x3140 950 1850
    ETM106D
    Modelo Dimensão, mm Distância da aderência mm Deslocamento da cruzeta, mm Largura de teste, mm Largura da tela touchscreen, mm
    AxBxC H   W A1
    Padrão (espaço único) 1570x1000x3100 500 1800 890 2450
    Padrão (espaço duplo) 1570x1000x3250 900 1700
    +300 mm modelo com altura estendida (espaço simples) 1570x1000x3400 800 2100
    +300 mm modelo com altura estendida (espaço duplo) 1570x1000x3550 600 2000

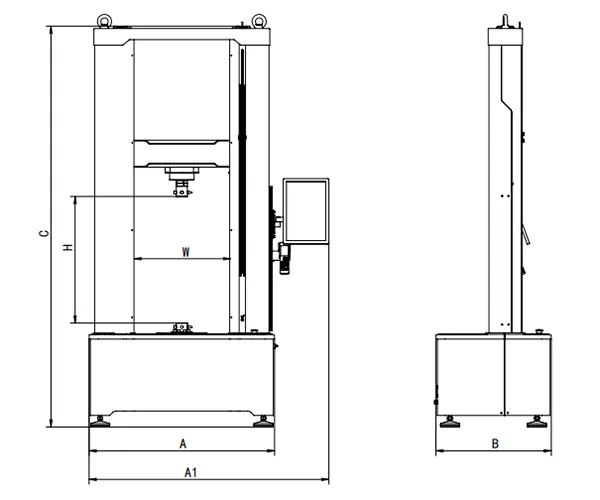

    • Espaço único
      Espaço único

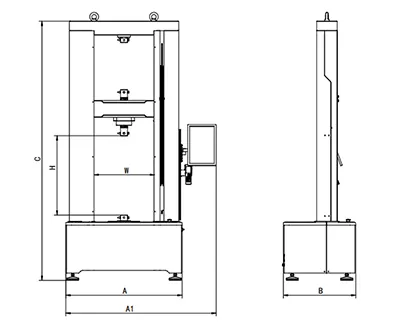

    • Espaço duplo
      Espaço duplo

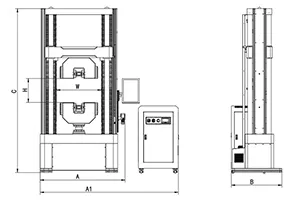

    Dimensões (mm)

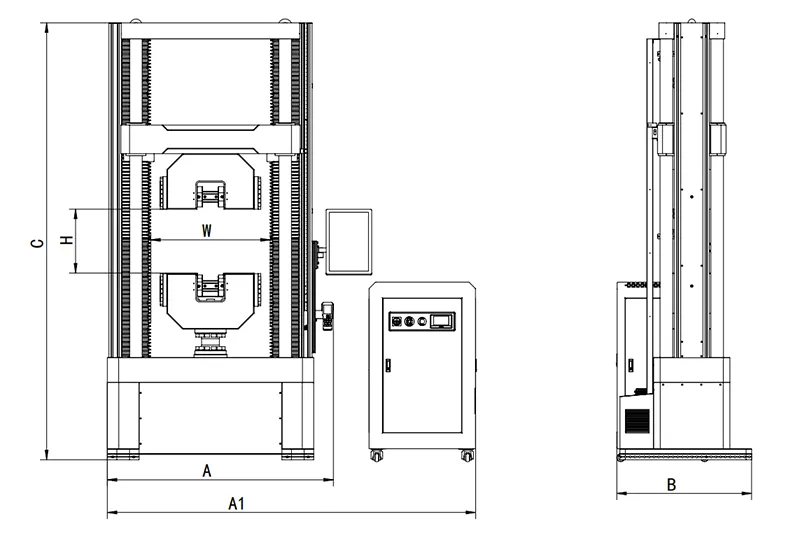

    ETM206D
    Modelo Dimensão, mm Distância da aderência, mm Deslocamento da cruzeta, mm Largura do teste, mm
    AxBxC H   W
    Padrão (espaço único) 1842x1150x3803 800 2300 1150
    Detalhes

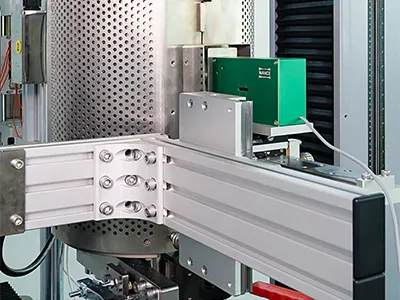

    • Forno de alta temperaturaForno de alta temperatura

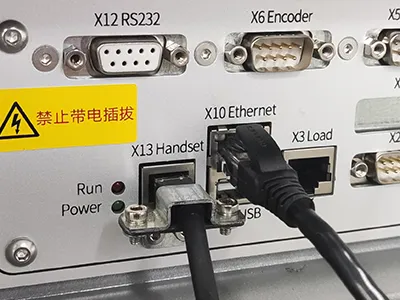

    • ControleControle

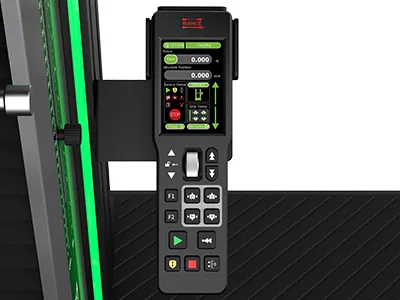

    • Controle remotoControle remoto

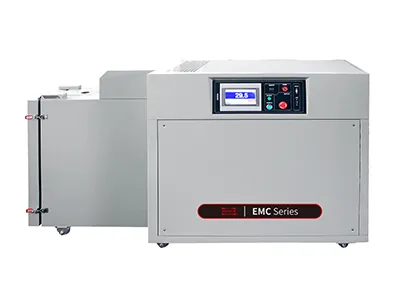

    • Câmara ambiental (alta/baixa temperatura)Câmara ambiental (alta/baixa temperatura)

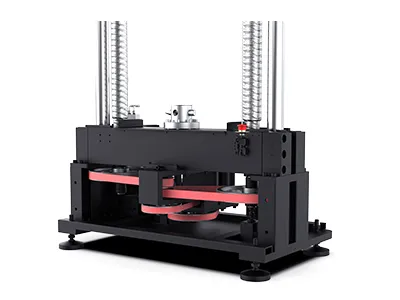

    • Sistema de cintoSistema de cinto

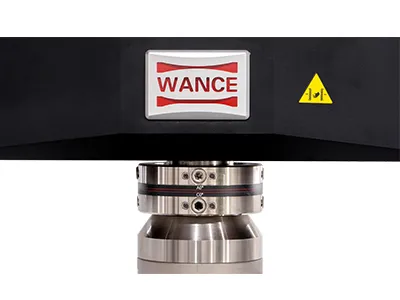

    • Alinhamento de garra (dispositivo de ajuste de coaxialidade)Alinhamento de garra (dispositivo de ajuste de coaxialidade)
    • Garra hidráulicaGarra hidráulica

    Também fornecemos uma variedade de acessórios para todos os tipos de equipamentos de ensaio mecânico.

    Ver todos os produtos

    Sim. A máquina de teste universal eletromecânica pode ser configurada com garras especializadas para materiais macios e combinada com extensômetros de grande deformação. Essa configuração garante uma fixação estável e medições altamente precisas ao testar materiais com alongamento significativo.

    Sim. O sistema suporta modos de controle de tensão, deformação e deslocamento e permite sequências de carga totalmente programáveis para trajetórias de teste complexas. Essa flexibilidade o torna ideal para universidades e institutos de pesquisa que realizam estudos avançados sobre materiais emergentes.

    Com certeza. Equipada com células de carga reconhecidas internacionalmente e codificadores ópticos de alta precisão, a máquina de teste oferece precisão de medição de força dentro de ±0,5%. A aquisição automatizada de dados, a geração de curvas em tempo real e as funções de rastreabilidade total fornecem a consistência e a documentação necessárias para a garantia de qualidade de nível industrial.
