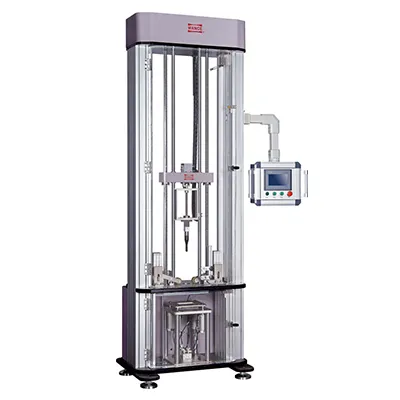

Máquinas de ensaio de impacto por queda de peso para compósitos
As máquinas de ensaio de impacto por queda de peso foram projetada especificamente para a avaliação de danos por impacto de baixa velocidade em materiais laminados compósitos. Ela suporta a avaliação padronizada da energia de impacto para os setores aeroespacial e automotivo, em total conformidade com os métodos de teste internacionais.
ASTM D 7136/D 7136M, GB/T21239

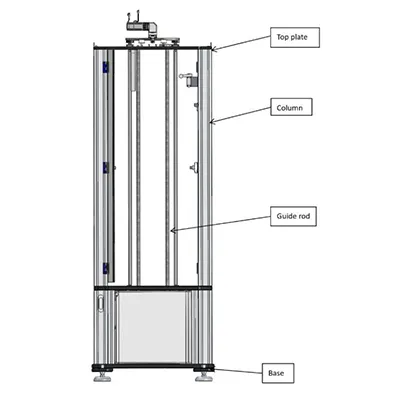

Estrutura de alta estabilidade com sistema de guia de precisão
Os trilhos-guia são eixos retificados com precisão, com superfície cromada e endurecida, proporcionando excelente retidão e alta precisão dimensional. Ambas as extremidades de cada eixo são rosqueadas e montadas por tensão, garantindo alta rigidez da estrutura e da estrutura de guia, ao mesmo tempo que evitam o afrouxamento das conexões estruturais causado pela vibração durante testes de impacto repetidos.

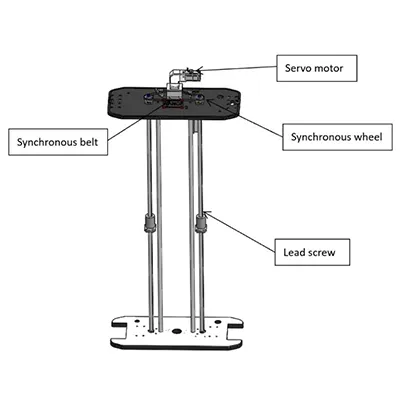

Sistema de elevação com servomotor com segurança de travamento automático
Um servomotor de alta eficiência proporciona baixo ruído, desempenho de elevação estável e posicionamento vertical preciso. Um freio automático integrado proporciona travamento automático imediato em caso de perda de energia, evitando a queda acidental do peso.

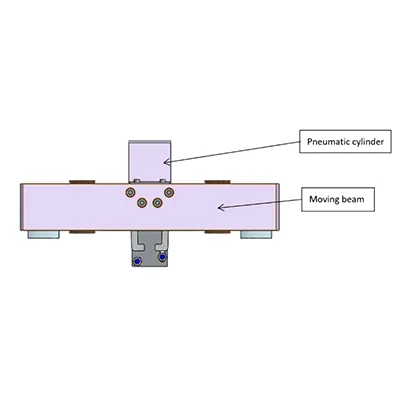

Liberação segura do peso com monitoramento duplo de segurança
O mecanismo de liberação possui uma estrutura de travamento automático: uma vez levantado, o peso é travado com segurança e não pode se soltar sob seu próprio peso. Uma função de monitoramento por interruptor de proximidade verifica o engate adequado. Se o travamento estiver incompleto, a viga transversal não se elevará. O acionamento pneumático garante um desempenho de liberação consistente e longa vida útil.

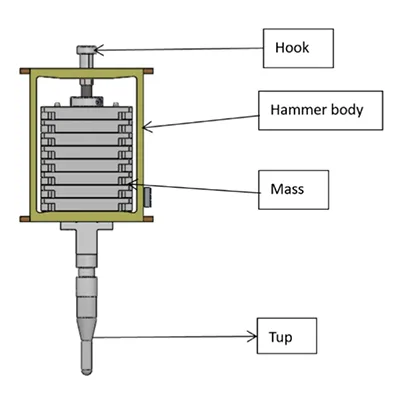

Conjunto de pesos para configuração flexível de energia
O conjunto de pesos inclui o corpo principal, gancho, bloco guia, peso, massas e placa refletora. A massa padrão é de 5,5 kg e pode ser aumentada para 29,5 kg através da adição modular de pesos. O peso é esférico (D 16±0,1 mm) e fabricado em liga de aço endurecido, em total conformidade com a norma ASTM D7136.

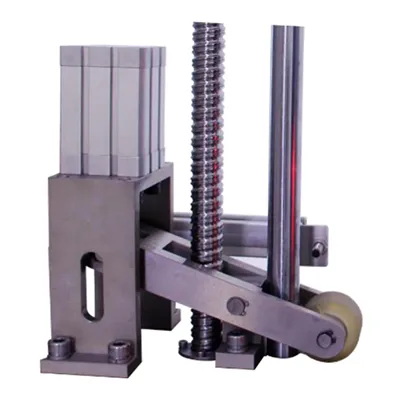

Dispositivo antirrebote para eliminar o impacto secundário
Após o impacto inicial, qualquer rebote para cima é imediatamente capturado pelo mecanismo antirrebote, evitando impactos secundários indesejados e garantindo a validade e a repetibilidade do teste.

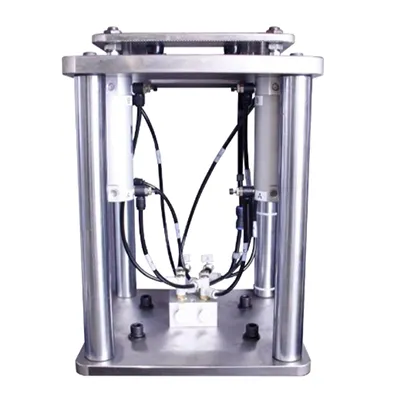

Dispositivo de fixação pneumático padrão com invólucro de proteção total
O dispositivo de fixação segue os requisitos da norma ASTM D7136, proporcionando uma abertura de 125 x 75 mm para amostras de laminados compostos. As amostras (150 x 100 mm) repousam sobre a placa de suporte e são fixadas pneumaticamente antes do impacto. Uma proteção de segurança totalmente fechada envolve o dispositivo; a fixação pneumática opera apenas quando a porta está bem fechada, garantindo a segurança do operador.

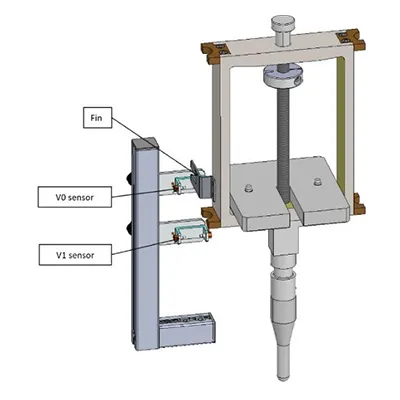

Sistema de medição de velocidade de alta precisão
Um sensor de deslocamento a laser (alcance de 82 mm, distância de medição efetiva de 115-197 mm) captura a velocidade do martelo com alta precisão, permitindo o cálculo preciso da energia de impacto e melhorando a confiabilidade geral do teste.
| Modelo | DIT302E |
| Energia | 6-300 J |
| Velocidade de impacto | 1.47-4.65 m/min |
| Elevação do martelo | 1m/min-3m/min, ajustável |
| Altura de impacto | 110-1100 mm |
| Precisão de posicionamento do martelo | 1.0 mm |
| Massa | 5.5-29.5 kg |
| Diâmetro da esfera do martelo (meia esfera) | 16mm |
| Transdutor de força | 100kN |
| Erro de linearidade estática do transdutor de força | ±1%FS (10%-50%FS) ±2% da leitura (50%-100%FS) |
| Resolução de amostragem A/D | 16bits |
| Frequência máxima de amostragem | 2MHz |
| Resposta de frequência | 500kHz |
| Erro dinâmico | < 2% |
| Dimensões da máquina (C x L x A) | 1430x670x2630 mm |
| Alimentação elétrica | 400W (AC220V±10% 50Hz) |
| Peso | 550 kg |
-
Sensor de força -

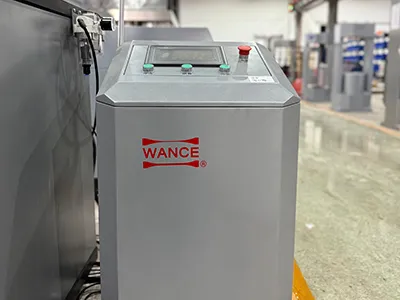

Armário de controle elétrico -

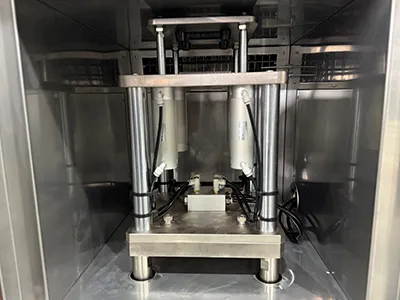

Fixação pneumática para amostras -

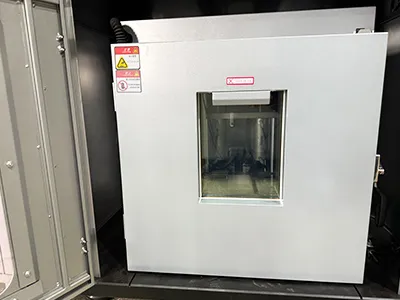

Câmara ambiental
Também fornecemos uma variedade de acessórios para todos os tipos de equipamentos de ensaio mecânico.
