2 kN-20 kN (eletrodinâmico)

Máquina de ensaio de fadiga eletrodinâmica

Solicite uma cotação

Brochura do produto

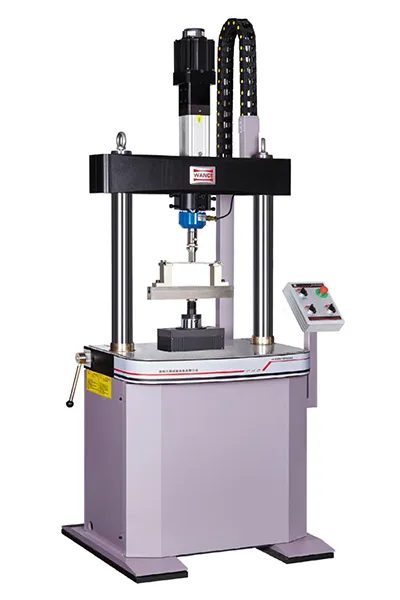

Série EDT-A (2 kN-20 kN)

Máquina de ensaio de fadiga eletrodinâmica

A máquina de ensaio de fadiga eletrodinâmica foi projetada para a caracterização dinâmica e estática de alta precisão de pequenas amostras metálicas e não metálicas, componentes, elastômeros e elementos de amortecimento de vibração.

Setores

Engenharia biomédica, aeroespacial, microeletrônica, automotiva e produtos de consumo.

Características

A estrutura de carga adota uma arquitetura totalmente fechada e de alta rigidez, sem folga, garantindo excelente estabilidade durante cargas cíclicas de alta frequência.
O servoatuador é montado na parte inferior e acionado por um motor eletrodinâmico de dupla ação e sem contato, oferecendo um tamanho compacto, baixo ruído, operação limpa e desempenho totalmente livre de óleo/sem manutenção.
A cruzeta móvel é ajustável eletricamente, permitindo uma configuração flexível do espaço de teste para acomodar diferentes tamanhos de amostras e requisitos de carga.

Especificações técnicas

Especificações	Descrição
Força estática máxima, kN	2	5	10	20
Força dinâmica máxima, kN	±2	±5	±10	±20
Faixa de medição de força, kN	2%-100%FS
Precisão da leitura da força	0.5%
Curso do atuador, mm	100
Faixa de medição do deslocamento, mm	0-100(±50)
Resolução da medição do deslocamento	0.001
Precisão da medição do deslocamento	0.5%
Frequência do teste, Hz	0.01-10
Forma de onda	Onda senoidal, onda triangular, onda quadrada, etc.
Faixa de temperatura, ℃	-40-150
Espaço vertical, mm (distância entre as garras superior e inferior)	400
Distância entre colunas, mm	520
Tamanho da máquina, mm	810x720x2180
Peso, kg	450
Consumo total de energia, kW	7

Detalhes

Também fornecemos uma variedade de acessórios para todos os tipos de equipamentos de ensaio mecânico.

Ver todos os produtos

As máquinas de ensaio de fadiga dinâmica são adequadas para avaliar a vida útil de metais estruturais usados na construção?

Sim. As máquinas de teste de fadiga dinâmica apresentam um sistema de controle servo-hidráulico de circuito fechado combinado com uma estrutura de carga de alta rigidez, permitindo a simulação precisa da carga cíclica experimentada pelas estruturas de aço dos edifícios. Isso permite uma avaliação precisa da vida útil, durabilidade e confiabilidade estrutural a longo prazo.

Os fabricantes metalúrgicos e mecânicos precisam estudar a resistência à fadiga e os limites de fratura dos metais. A máquina de ensaio de fadiga pode alcançar um controle cíclico preciso?

Com certeza. Os sistemas de fadiga dinâmica são equipados com controle servo totalmente digital e regulação de força dinâmica em circuito fechado, proporcionando: Ciclo de tensão ou deformação de alta precisão; Operação de longa duração e alto ciclo; Excelente estabilidade e repetibilidade.

As máquinas de ensaio de fadiga dinâmica podem simular condições de serviço reais para componentes automotivos e ferroviários (peças de suspensão, rolamentos, conjuntos estruturais)?

Sim. O sistema de fadiga dinâmica usa atuadores servo-hidráulicos de alta frequência e controle síncrono multicanal opcional, permitindo a replicação de cargas complexas do mundo real, como vibração induzida pela estrada, carga de fadiga multiaxial, espectros de carga aleatórios e testes de durabilidade de ciclo longo.
