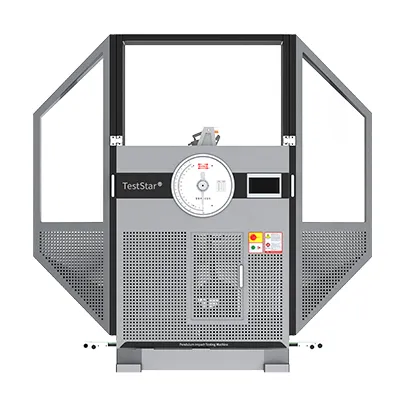

Máquina de ensaio de impacto pendular para metais, teste de impacto Charpy
A máquina de ensaio de impacto pendular foi projetada para avaliar a resistência ao impacto de materiais metálicos sob condições de carga dinâmica.
ISO 148, EN10045, ASTM E23, GB/T 229, GB/T 12778, GOST 9454
Ensaio de impacto Charpy.

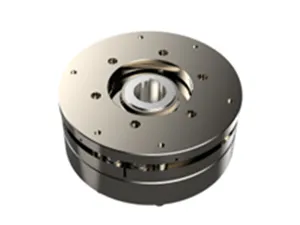

Freio eletromagnético para máxima segurança
Um freio eletromagnético de alta capacidade de resposta interrompe imediatamente o pêndulo durante interrupções de energia ou situações de emergência, aumentando consideravelmente a segurança operacional durante os testes.
Ângulo de impacto ajustável
O braço de impacto pode ser ajustado em qualquer ângulo entre 30° e 150°, oferecendo ampla flexibilidade para atender a diversos padrões de teste e requisitos de pesquisa.

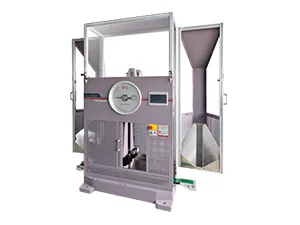

A proteção de segurança separada e totalmente fechada em alumínio
Fácil de remover para manutenção, enquanto a janela de visualização em vidro proporciona uma visibilidade clara do processo de teste. Uma camada inferior de malha metálica impede a ejeção de fragmentos da amostra fraturada, garantindo o mais alto nível de proteção ao operador.

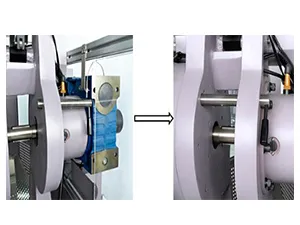

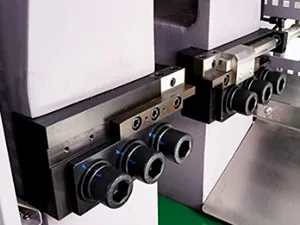

Alinhamento rápido da amostra
Um mecanismo de centralização pneumático permite o posicionamento rápido e preciso da amostra, o que é especialmente valioso em aplicações de baixa temperatura, onde é crucial minimizar a perda de calor.
Um alfinete de segurança pode travar o pêndulo com segurança durante a manutenção, proporcionando um alto nível de proteção e garantindo operações de manutenção seguras.
Operação de controle por software (opcional)
Com o pacote de controle opcional baseado em PC, o operador só precisa carregar a amostra, enquanto todas as demais funções são executadas automaticamente por meio de comandos de software.

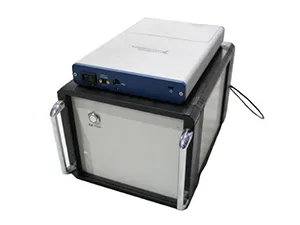

Pacote de impacto instrumentado (opcional)
Suporta aquisição de força e velocidade em tempo real, gerando automaticamente curvas de impacto completas para análise avançada.

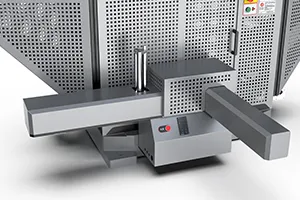

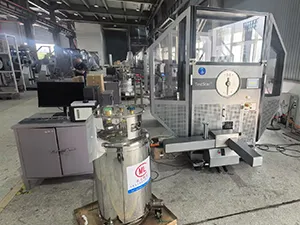

Operação totalmente automatizada (opcional)
A combinação do sistema automatizado de alimentação de amostras com o pacote de software permite que a máquina de teste de impacto opere em um fluxo de trabalho totalmente automatizado.
Sistema de baixa temperatura (opcional)
O condicionamento até -180 °C permite a realização de ensaios Charpy em materiais que requerem avaliação da resistência a baixas temperaturas.
| Modelo | TSP752D2 | ||
| Energia máxima | 750J | ||
| Pêndulo opcional | 300J, 450J, 600J, 750J | ||
| Ângulo de impacto | 30°~150° ±1° ajustável | ||
| Resolução da medição do ângulo | 0.025° | ||
| Distância do eixo de apoio ao centro de percussão | 750mm | ||
| Velocidade de impacto | 5.24m/s | ||
| Energia absorvida em balanço livre | ≤0.4% | ||
| Suporte | Vão do suporte | 40mm | |
| Raio de curvatura dos suportes | 1mm | ||
| Ângulo de inclinação dos suportes | 11°±1° | ||
| Ponto de impacto | Raio da aresta de impacto | 2mm | |
| Ângulo da ponta de impacto | 30° | ||
| Espessura do ponto de impacto | 16mm | ||
| Dimensão da amostra | 55x10x10mm 55x10x7.5mm 55x10x5mm | ||
| Peso | 1400kg | ||
| Dimensão (A x B x C) Incluindo escudo de proteção | 2150x2150x860 | ||
| Requisitos de alimentação | 1kW (AC 380V±10%, 50Hz, trifásica, 5 linhas) | ||
| Momento do pêndulo | 300J | 160.7695 Nm | |
| 450J | 241.1543 Nm | ||
| 600J | 321.5392 Nm | ||
| 750J | 401.9240 Nm | ||
-

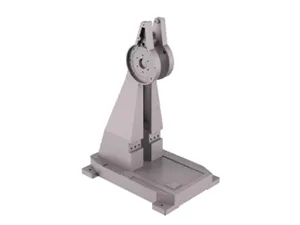

Estrutura -

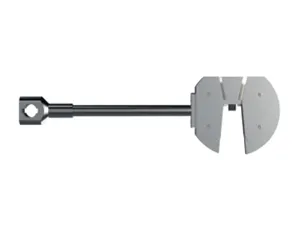

Pêndulo -
Coleta de amostras e triagem de detritos -

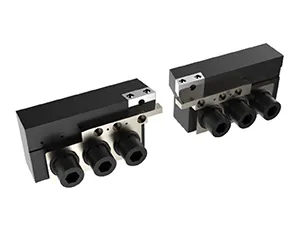

Suporte para amostras e bigorna -

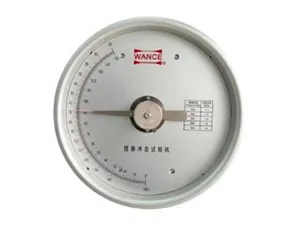

Indicador de medição -

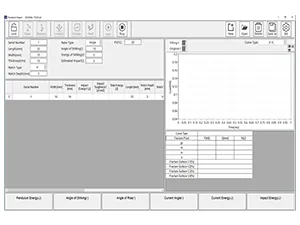

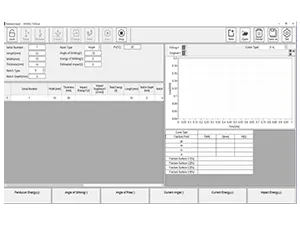

Software de teste profissional -

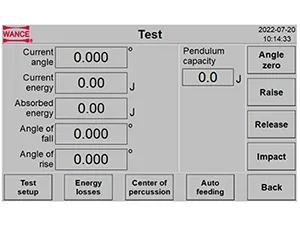

Tela touchscreen com visão ampla
Também fornecemos uma variedade de acessórios para todos os tipos de equipamentos de ensaio mecânico.
