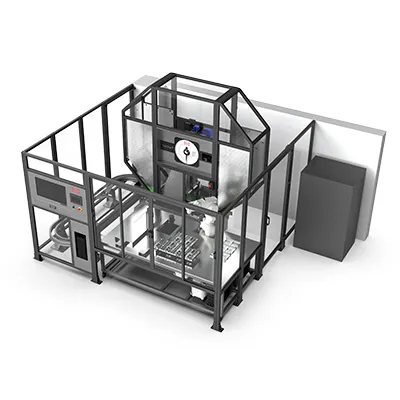

Sistema de ensaio robótico automatizado de impacto Charpy
A plataforma robótica de ensaio de impacto Charpy integra um testador de impacto pendular com um robô industrial ABB, alinhamento de entalhe baseado em visão, uma câmara de condicionamento de baixa temperatura, controle elétrico inteligente e software de automação dedicado.
Esta solução totalmente automatizada completa todo o processo, desde a identificação da amostra até o teste de impacto e o upload de dados, sem intervenção manual, aumentando significativamente o rendimento, a precisão e a segurança do laboratório.

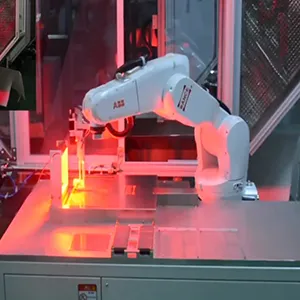

Os operadores simplesmente colocam amostras de várias formas e tamanhos na prateleira de armazenamento. Até que os resultados sejam transmitidos para o banco de dados host, todas as etapas são executadas automaticamente: coleta robótica, medição dimensional, identificação por código de barras, classificação, condicionamento a baixa temperatura, alinhamento de entalhes guiado por visão, colocação da amostra na bigorna, execução do impacto e remoção pós-teste. Todos os tipos de amostras com várias espessuras podem ser testados em condições de baixa temperatura sem a necessidade de ajustes manuais. A plataforma de teste foi projetada para alto rendimento, segurança do operador e repetibilidade do teste, com funções integradas de detecção automática de falhas e alarme para garantir uma operação confiável a longo prazo.
ISO 148, EN10045, ASTM E23, GB/T 229, GB11291.1, GOST 9454, ISO13850
Ensaio de impacto Charpy.
- Cada bandeja acomoda 30 amostras; é possível condicionar até 90 amostras simultaneamente.
- Controle de temperatura de alta precisão dentro de ±0,5 °C.
- A transferência robótica do banho de álcool para a posição de impacto leva menos de 5 segundos, atendendo plenamente aos requisitos de teste de baixa temperatura Charpy.

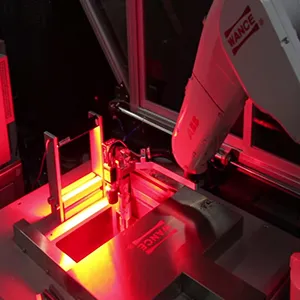

- A centralização guiada por visão alcança uma precisão de alinhamento do entalhe dentro de ±0,1 mm.
- A medição dimensional e a leitura de código de barras atingem uma resolução de ≤0,02 mm.
- Suporta aquisição de alta resolução para análise de impacto (opcional).
- O acesso do robô é impedido a menos que a porta da câmara esteja totalmente aberta.
- O robô não colocará uma bandeja vazia em uma estação ocupada sob a detecção da posição da bandeja de amostra.
- O sistema para imediatamente se qualquer um dos painéis de acesso lateral for aberto.
- Um gatilho sensível à força interrompe o robô quando uma resistência inesperada é detectada. Após o reposicionamento manual para um local seguro, ele retoma seu caminho programado.
